Вращатели вил с боковой поддержкой

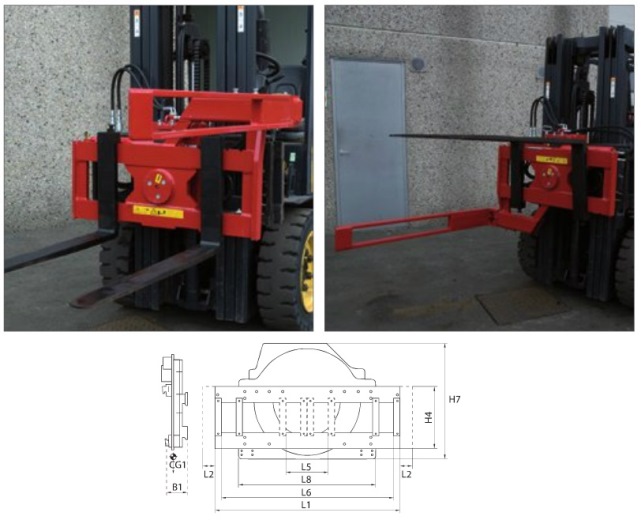

Вращатель вил

Rotation Angle FEM class H4 Capacity / loadcentre Centre of gravity CG1 Side shift function Length frame L1 Total stroke L2 Lost load B1 Weight
    Q CG3
    kg mm mm   mm mm mm kg
180º 2 2500 450 45 A 1000 100+100 170 335
180º 3 3500 550 45 B 1200 100+100 170
180º 2 2500 450 45 A 1000 100+100 170 335
180º 3 3500 550 55 B 1200 100+100 180 410
180º 2 2500 600 60 - 1000 - 160 265
180º 3 3500 750 65 - 1200 - 170 345
360º 2 2500 600 190 - 1200 - 210 410
360º 3 3500 600 190 - 1200 - 210 435



Ротатор

Класс каретки: 2-4 класс
Грузоподъёмность: 1600-5400 кг
Раскрытие: 970-1535 мм

Ротатор v.2

Класс каретки: 2-4 класс
Грузоподъёмность: 1600-5400 кг
Раскрытие: 970-1535 мм

Ротатор поворотный

Класс каретки: 2-4 класс
Грузоподъёмность: 1600-5500 кг
